一：臭氧发生器的组成

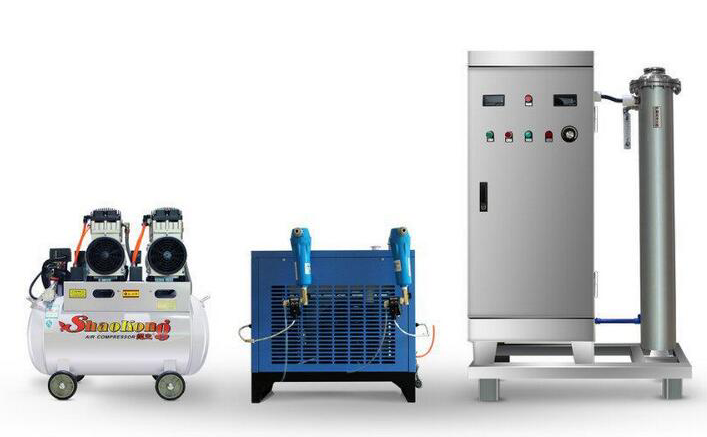

1：产品组成：臭氧发生器单元、220V/50HZ（可根椐当地要求制作）臭氧电源、不锈钢外壳、无油空压机、冷凝系统、干燥装置、电流表、电压表、臭氧指示灯、电源指示灯、风扇、臭氧浓度调节旋钮。
2：产品特点：搪瓷管结构臭氧发生器，超长寿命设计、臭氧浓度高，其功率、体积比同类产品都小。
3：冷却方式：风冷+水冷。
4：气源：空气源。
欢迎来电咨询15918435773彭经理
二：臭氧发生器产臭氧基本流程：
无油空压机（压缩空气）
↓
冷凝系统（冷却无油空压机提供的空气温度）
↓
精密过滤器、全自动电磁阀（过滤冷凝系统冷却后的空气中所产生的水珠，然后经过电磁阀排出）
↓
臭氧发生器单元（经过高压放电分解氧气形成臭氧）
臭氧发生器系统各个配件参数：
臭氧机：
尺寸：750*500*1430mm
功率：3Kw
材质：202不锈钢
电源：220V/50HZ
臭氧产量： ≥250 g/h
臭氧出气浓度：15-25 mg/L
工作压力：0.06- 0.09 MPa
冷却水流量：0.5-1.5 T/h
发生器产量调节范围：10—100%
无油空压机：
重量：160KG
无油空压机尺寸：1250*500*900mm
功率：5.5Kw
电源：380V/50HZ
最大压力：0.7Mpa
排气量：0.64M3/min
冷干机7.5P：
功率：500W
冷干机尺寸：70*40*68cm
冷干机重量：37KG
最大压力：1.0Mpa
排气量：1M3/min
精密过滤器：（P,S级）
尺寸：￠89*267.5mm（长）
最大压力：1.6Mpa
排气量：1.5M3/min
以上资料，仅供参考，实际生产设备中，可能会有稍微更改。
供货周期：两个星期以内出货。
使用注意事项：
1、环境条件及设计条件
1.1环境条件
1.1.1 温度: 年平均气温12.1℃，最低温度＞0℃，最高温度38.8℃。
1.1.2 湿度: 年平均相对湿度61.5%，月平均最高相对湿度85%，月平均最低相对湿度35%。
1.1.3 大气压: 年平均压力101.59KPa，最高压力104.5KPa，最低压力98.6KPa。
1.1.4 冷却水: 一般工业自来水。
1.2设计条件: 臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。
1.2.1温度: 臭氧发生器设计环境温度范围为0—40℃。
1.2.2湿度: 臭氧发生器设计相对湿度≦75%。
1.2.3冷却水温度: 臭氧发生器设计冷却水温度＜30℃。
1.2.4大气压: 臭氧发生器按标准大气压设计，即大气压为101.3KPa。
1.3气源条件: 臭氧发生器为空气源，气源露点要求＜-23℃。
1.4电源条件: 室内有220v/50Hz交流电源，部分臭氧设备同时需要用到380V/50Hz交流电源。
2、臭氧发生器设计、制造和检验标准
2.1 臭氧发生器设计、制造标准
2.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；
2.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。
2.2 臭氧发生器检验标准
2.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。
